QUIK LOK SB781 настенный кронштейн

QUIK LOK SB781 — пара регулируемых настенных кронштейнов для акустических систем

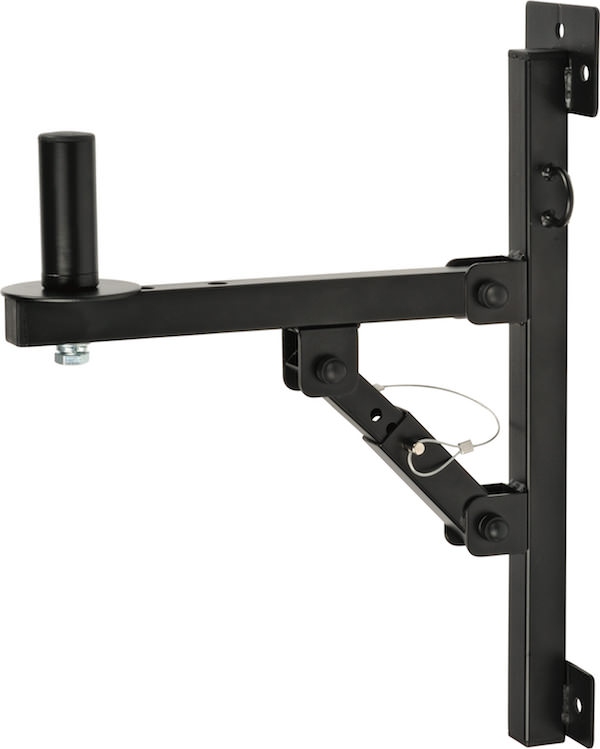

QUIK LOK SB781 — это комплект из двух настенных кронштейнов, спроектированных для стационарного монтажа акустических систем (АС) в коммерческих, общественных и домашних инсталляциях. Каждый кронштейн рассчитан на установку одного громкоговорителя с посадочным стаканом диаметром 35 мм и выдерживает нагрузку до 40 кг. Благодаря регулировкам наклона и вылета данная модель позволяет точно позиционировать акустику в пространстве, обеспечивая оптимальное звуковое покрытие.

Конструкция и материалы

Основа кронштейна — цельносварная рама из стали. Вертикальная опорная пластина размером 48,5×10 см (высота×ширина) имеет несколько монтажных отверстий для фиксации к стене дюбелями или анкерными болтами. Горизонтальная штанга выполнена из стального профиля сечением 30×30 мм, что придаёт конструкции жёсткость и исключает вибрации даже при работе на предельных уровнях громкости. Все элементы имеют чёрное порошковое покрытие, устойчивое к царапинам и коррозии.

Посадочный узел представляет собой стандартный 35-миллиметровый штырь, совместимый с большинством профессиональных и бытовых акустических систем — от компактных сателлитов до полноразмерных PA-кабинетов. Фиксация колонки осуществляется за счёт плотной посадки в ответный стакан корпуса.

Регулировка наклона

Кронштейн предусматривает три фиксированных положения вертикального наклона: 0°, 5° и 13°. Изменение угла производится перестановкой фиксирующего пальца в соответствующее отверстие шарнирного узла. Горизонтальная ориентация (0°) подходит для помещений с ровным полом, где слушатели находятся на одном уровне с акустикой. Наклон в 5° эффективен при установке колонок выше уровня ушей — в барах, ресторанах, торговых залах. Угол 13° применяется при значительном перепаде высот, например в кинотеатрах, конференц-залах, спортивных объектах, а также при монтаже под потолком с направлением звука вниз.

Регулировка расстояния от стены

Горизонтальная штанга имеет три фиксированных положения вылета: 245 мм, 290 мм и 335 мм, измеряемых от плоскости стены до центра посадочного штыря. Такая настройка позволяет компенсировать глубину корпуса конкретной акустической системы и избежать акустических отражений от задней стены. Для крупных кабинетов с увеличенной глубиной выбирается максимальный вылет, для компактных колонок — минимальный.

Система безопасности

В комплект включены стальной страховочный палец и цепочка. Палец вставляется в шарнирный узел и блокирует самопроизвольное складывание кронштейна. Цепочка крепится одним концом к кронштейну, другим — к корпусу акустической системы, страхуя её от падения при случайном расцеплении посадочного узла. Такое решение актуально для общественных пространств с высокой проходимостью: торговых центров, вокзалов, учебных аудиторий.

Типовые сценарии применения

Кронштейны SB781 применяются в инсталляциях, где требуется надёжное настенное размещение акустики с точной ориентацией звукового поля:

• Розничные магазины и бутики: монтаж фоновых колонок под потолком с наклоном вниз для равномерного озвучивания торгового зала.
• Рестораны, кафе, бары: установка акустики над барной стойкой или в обеденной зоне с регулировкой угла для комфортного музыкального сопровождения.
• Кинотеатры и театры: крепление surround-колонок на боковых и задних стенах с точной настройкой направления звука на зрительские ряды.
• Конференц-залы и переговорные комнаты: размещение озвучивающих колонок с регулировкой наклона в зависимости от высоты потолков и конфигурации рассадки.
• Спортивные и фитнес-клубы: настенный монтаж акустики в тренировочных зонах с возможностью оперативной смены угла при перепланировке помещения.
• Домашние кинотеатры и караоке-зоны: аккуратная установка колонок объёмного звучания без загромождения пола напольными стойками.

Преимущества настенного монтажа

Использование настенных кронштейнов SB781 освобождает полезную площадь пола, устраняет риск опрокидывания стоек и обеспечивает стабильное положение акустики независимо от проходимости в помещении. Проводка при таком монтаже прокладывается в кабель-каналах вдоль стены или внутри неё, что упрощает соблюдение норм безопасности.

Совместимость и монтаж

Кронштейн совместим со всеми акустическими системами, оснащёнными стандартным 35-миллиметровым стаканом. Перед установкой необходимо убедиться, что материал стены и крепёж соответствуют суммарной массе кронштейна (2,8 кг) и подвешиваемой колонки. Для бетонных и кирпичных стен применяются анкерные болты, для гипсокартонных конструкций — специальные дюбели-бабочки или закладные профили.
